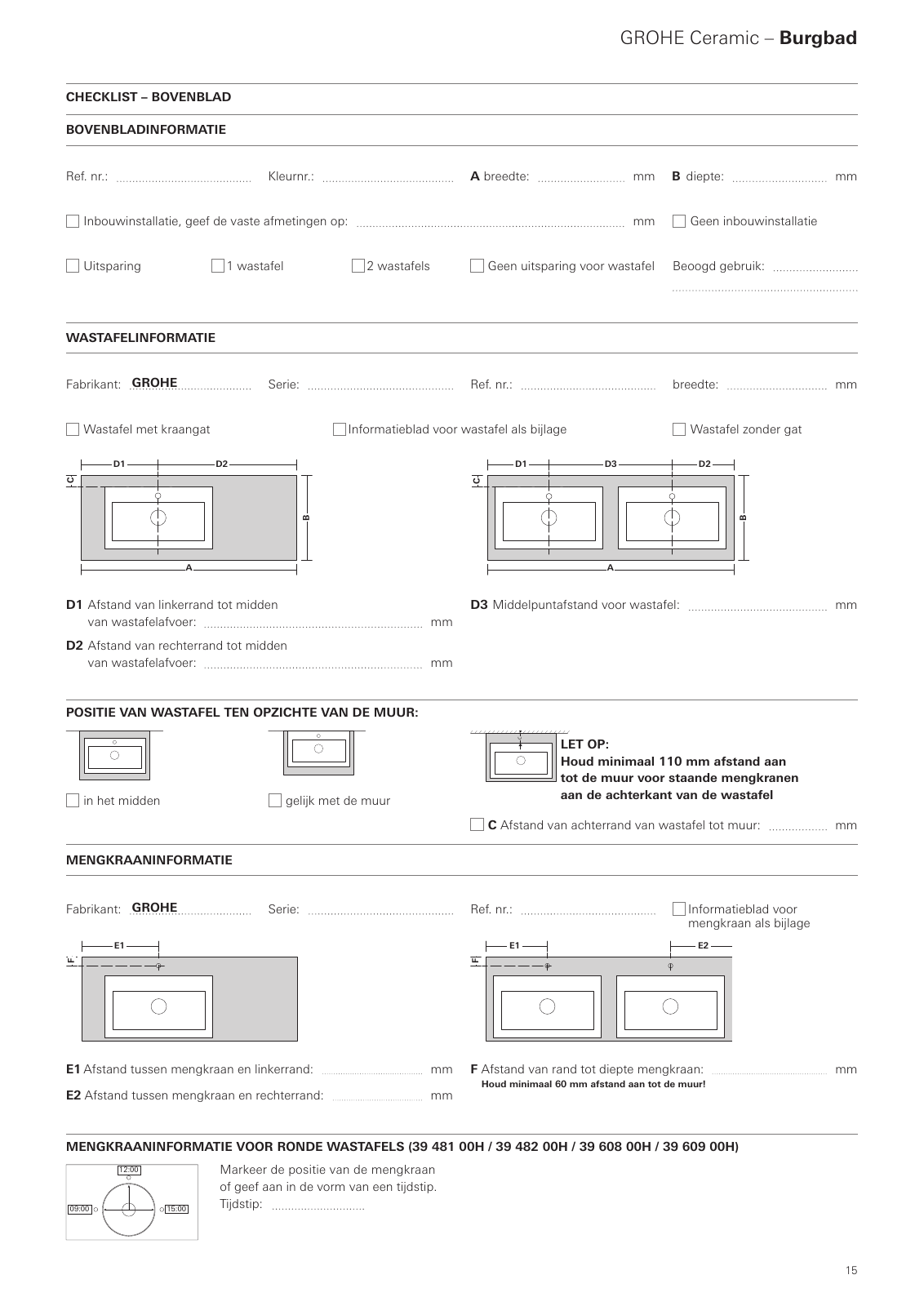

15 0009 00 12 00 A B C D1 D2 A B C D1 D2D3 A B C D1 D2 A B C D1 D2D3 E1 F F E1 E2E1 F F E1 E2 C BOVENBLADINFORMATIE Ref nr Kleurnr Inbouwinstallatie geef de vaste afmetingen op Geen inbouwinstallatie Uitsparing 1 wastafel 2 wastafels Geen uitsparing voor wastafel Beoogd gebruik WASTAFELINFORMATIE Fabrikant Serie Ref nr Wastafel met kraangat Wastafel zonder gatInformatieblad voor wastafel als bijlage breedte mm diepte mm mm mm mm mm MENGKRAANINFORMATIE Informatieblad voor mengkraan als bijlage Afstand van rand tot diepte mengkraan MENGKRAANINFORMATIE VOOR RONDE WASTAFELS 39 481 00H 39 482 00H 39 608 00H 39 609 00H Markeer de positie van de mengkraan of geef aan in de vorm van een tijdstip Tijdstip mm mm mm CHECKLIST BOVENBLAD A B breedte Afstand van linkerrand tot midden van wastafelafvoer D1 Afstand van rechterrand tot midden van wastafelafvoer D2 Middelpuntafstand voor wastafel D3 mm Afstand tussen mengkraan en linkerrand E1 Afstand tussen mengkraan en rechterrand E2 F Houd minimaal 60 mm afstand aan tot de muur GROHE Fabrikant Serie Ref nr GROHE POSITIE VAN WASTAFEL TEN OPZICHTE VAN DE MUUR in het midden gelijk met de muur C Afstand van achterrand van wastafel tot muur mm LET OP Houd minimaal 110 mm afstand aan tot de muur voor staande mengkranen aan de achterkant van de wastafel 15 GROHE Ceramic Burgbad NL nl 210x297 BestMatch Brochure 2021 Single Pages 150dpi 15 22 04 21 18 11
